La nostra tecnologia

Se si considera che T indica la coppia sviluppata, L la lunghezza della macchina elettrica, D il diametro della macchina, B l'induzione magnetica al traferro, i dl la corrente circolante negli avvolgimenti e con F la forza sviluppata, si nota che nella macchina a flusso assiale, la relazione Coppia-Diametro va con la terza potenza, mentre sulla macchina a flusso radiale la coppia va con la seconda potenza e linearmente con la lunghezza. Questo porta ad avere una riduzione di ingombri sulla macchina a flusso assiale a parità di coppia sviluppata.

Scopri i nostri motori a flusso assiale

L’esperienza acquisita di Lucchi R. E-Motor Solutions nella realizzazione di motori, e generatori a flusso assiale, ha evidenziato numerosi vantaggi per questa tipologia di macchina elettrica:

• Alta coppia per unità di massa e volume
• Elevate capacità di sovraccarico
• Elevate capacità di dissipazione termica e basse perdite
• Elevata robustezza
• Modularità e impilabilità

Grazie a questi vantaggi e al fattore di forma non convenzionale, Lucchi R. E-Motor Solutions ha deciso di investire nello sviluppo delle macchine elettriche a magneti permanenti a flusso assiale.

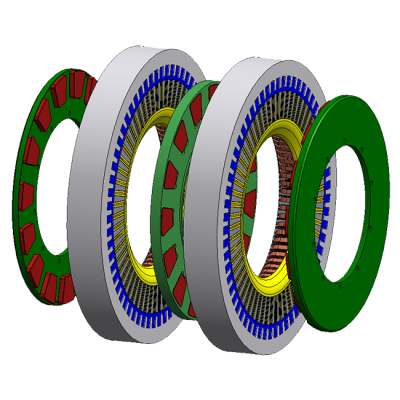

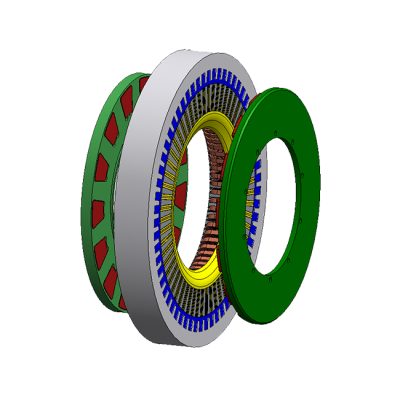

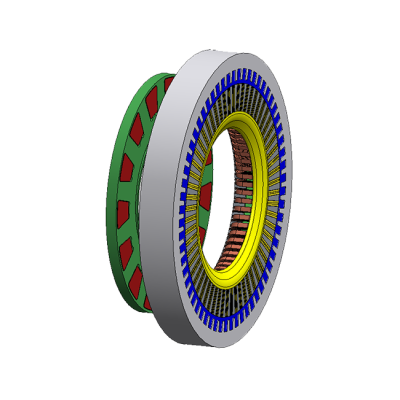

• Le nostre tipiche macchine per flusso assiale hanno uno statore al centro e due rotori rivolti verso i lati dello statore.
• La parte del rotore è composta da magneti permanenti fissati a un disco ferromagnetico che chiude il flusso magnetico.
• I rotori possono essere sostenuti da cuscinetti come parte della struttura meccanica della macchina, o dalla struttura meccanica del cliente (frameless).

Richiedi informazioni

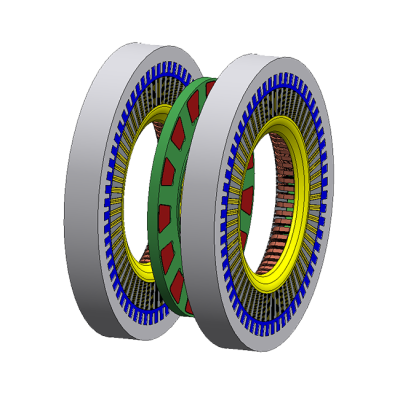

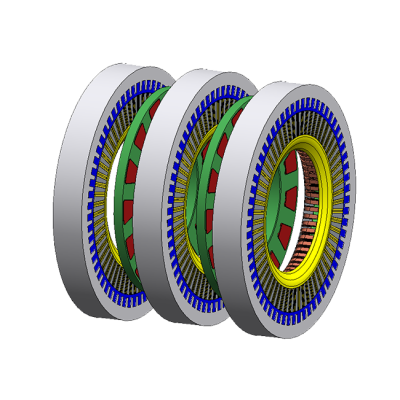

• Il fattore di forma, in particolare la ridotta lunghezza assiale, consente di impilare due o più macchine con lo scopo di ottenere una struttura scalabile.
• Inoltre, ogni macchina è elettricamente indipendente, consentendo ridondanza e continuità di servizio in caso di guasto di uno stadio.

• I nostri avvolgimenti sono realizzati con smalto e isolamenti in classe termica H, o superiore, che possiamo personalizzare in base alle esigenze dei clienti e alle prestazioni da raggiungere.

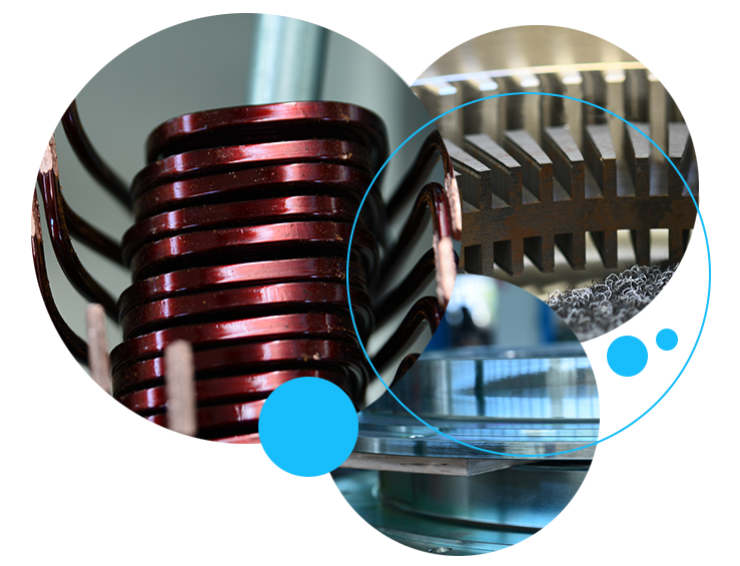

• Solitamente le nostre macchine vengono realizzate con piattine di rame che - rispetto al filo rotondo tradizionale - hanno un fattore di riempimento ottimizzato. In questo modo si riducono le perdite per effetto Joule e aumentano sia le prestazioni sia l’efficienza della macchina elettrica.
• Abbiamo realizzato macchinari speciali che consentono di sagomare la piattina.
  In questo modo assicuriamo la produzione di grandi numeri e garantiamo uno standard qualitativo e procedurale.
• Oltre a effettuare avvolgimenti tradizionali con il filo, siamo specializzati nella realizzazione di avvolgimenti speciali con il Litz Wire.

• Lucchi R. E-Motor Solutions ha sviluppato speciali sistemi di raffreddamento brevettati.
• Le nostre macchine sono tipicamente raffreddate a liquido per ottenere le migliori prestazioni.
• Il sistema di raffreddamento, posto nel telaio meccanico della macchina, raffredda direttamente gli avvolgimenti statorici mantenendo una resistenza termica minore.
• Grazie alle elevate capacità di dissipazione del calore, le nostre macchine raggiungono elevati valori di coppia per unità di peso e volume.
• Questo layout di raffreddamento ha anche la capacità di consentire sovraccarichi ripetuti e più duraturi.
